SF6气体泄漏在线监测系

RH-G5000U SF6气体泄漏在线监测主要部件介绍

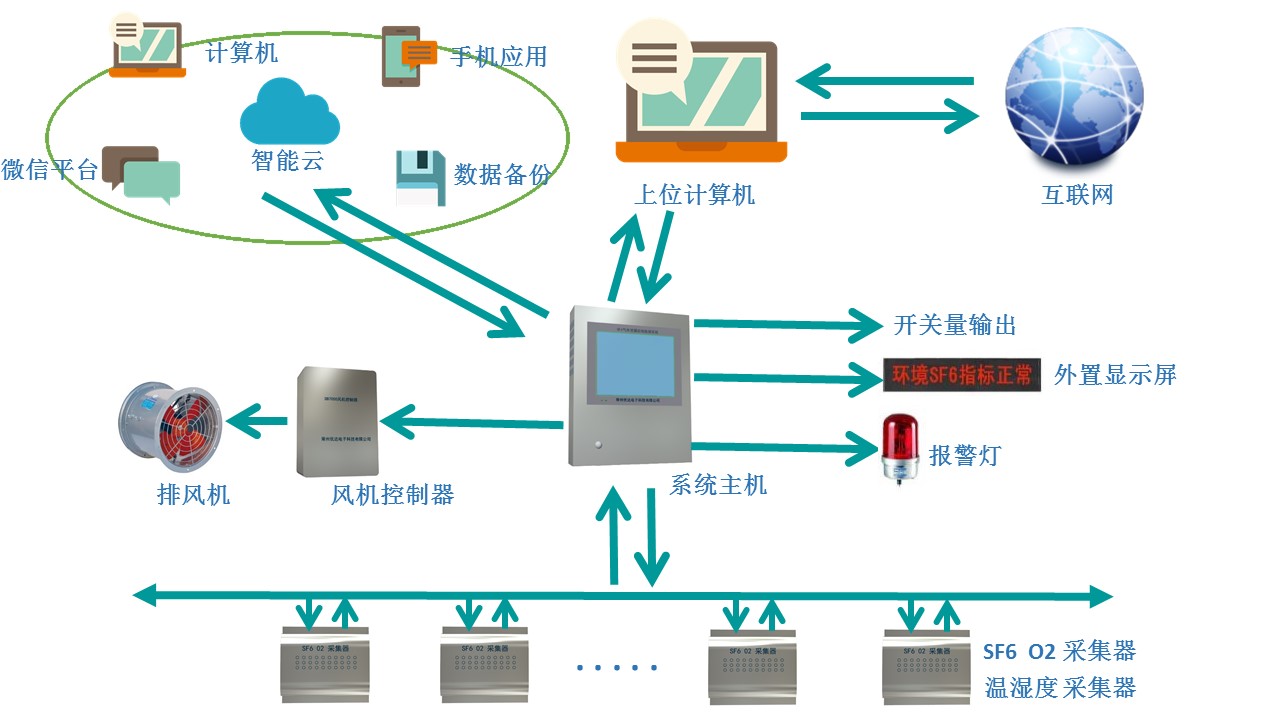

系统原理图

系统分为三大模块：

1. 采集器：包括温湿度采集器和SF6/O2采集器，主要完成各测量点温度和湿度的测量以及SF6和O2定量分析；

2. 主机及辅助功能模块，主要完成各模块协调工作，显示、报警；

3. 风机控制器，主要完成启动风机的功能。

功能与参数：

(1) SF6检测范围：0～2000ppm；精度不低于50ppm；分辨率：0.1ppm。

(2) O2检测范围：0～30.0%；误差：小于0.5%；分辨率：0.1%。

(3) 工作电源：24VDC，防浪涌和雷击功能。

(4) 自动加强跟踪可疑测量点功能，有效防止误报。

★ 温度显示范围：-30～+99℃，精度：±0.5℃；

★ 湿度显示范围：0～99%RH，精度：±5%R。

（1）主机功能

◇ 环境中O2含量监测显示功能。

◇ 环境中SF6气体含量监测显示功能。

◇ 环境中温、湿度监测显示功能。

◇ SF6气体含量超标报警功能，缺氧报警功能。

◇ 定时排风功能，人工强制排风功能，缺氧或SF6超标，排风功能。

◇ 实时显示各种参数功能。

◇ 历史资料查询功能。

◇ 支持远动系统遥测遥信。

◇ 发生报警时，自动开启风机和声光报警。

◇ 用户可调整SF6、O2的报警参数。

◇ 支持RTU遥测遥信功能。

◇ 海量报警数据记录存储功能,长寿命设计。

◇ 10.1寸彩色触摸屏显示，人性化操作界面。

◇ 人体感应、语音系统。

◇ 显示比较稳定，很好地解决了数据漂移地问题。

◇ 可与上位计算机连接，实现远程监控，并进行事件记录与历史事件查询。

铺设电缆

铺设电缆阶段主要是防止损坏电缆、电缆盖板、污损地面。

在施工过程中需要掀开电缆盖板时，先在地面铺设一层绝缘橡胶，将取下的电缆盖板放在绝缘橡胶上。取电缆盖板时要小心轻放，防止电缆盖板跌落而损伤电缆和地面、盖板。在施工过程中严禁在电缆上踩、搁置重物，以避免电缆受力变形、损伤。

SF6气体变送器、O2变送器和温湿度变送器安装在SF6开关设备间隔前的机构箱底部侧边，SF6气体变送器、O2变送器和温湿度变送器的电缆接线按国标.对于组合电容器室，我们主要是针对SF6设备的SF6气体含量的变化进行监控，监测设备区SF6气体是否泄漏。

SF6气体泄漏监控报警系统主机安装在主控室（或开关室入口处），其具体安装位置由供电公司有关部门确定。主机通过电缆从电缆沟、电缆竖井与各变送器相连接。通过I/O口与主控室的远动监控系统相连接.

通过加装风机控制器，与变电站风机系统相连接，达到控制风机启动、停止的目的。
